IONIZADOR TBS
Ionizador para piscinas
Siga este manual passo a passo para instalar, ligar e configurar o seu IONIZADOR TBS com segurança e obter o desempenho ideal no tratamento da água da sua piscina.
O que vem no seu IONIZADOR TBS
Ionizador TBS contendo tubo e conexões de PVC (L=11,5 cm – h=24 cm); 1 par de eletrodos de ½” de cobre puro; e 1 fonte de alimentação bivolt 110/220V.
- Instalação rápida
- Tratamento automático
- Reduz o uso de cloro e algicidas
- Íons lançados na água durante a recirculação
- Água mais limpa, natural e saudável
- Mantém ativo o residual que protege a água
Componentes do IONIZADOR TBS
O IONIZADOR TBS é formado por duas peças principais: o “T” que é instalado no encanamento e o corpo, que concentra a cabeça eletrônica e o par de eletrodos de cobre.
“T” do IONIZADOR TBS
Peça em PVC instalada diretamente no encanamento da piscina, onde o corpo do ionizador é encaixado.
Corpo (cabeça + eletrodos)
Concentra a parte eletrônica e o par de eletrodos de ½” de cobre puro responsáveis pela ionização da água.
Como o sistema funciona

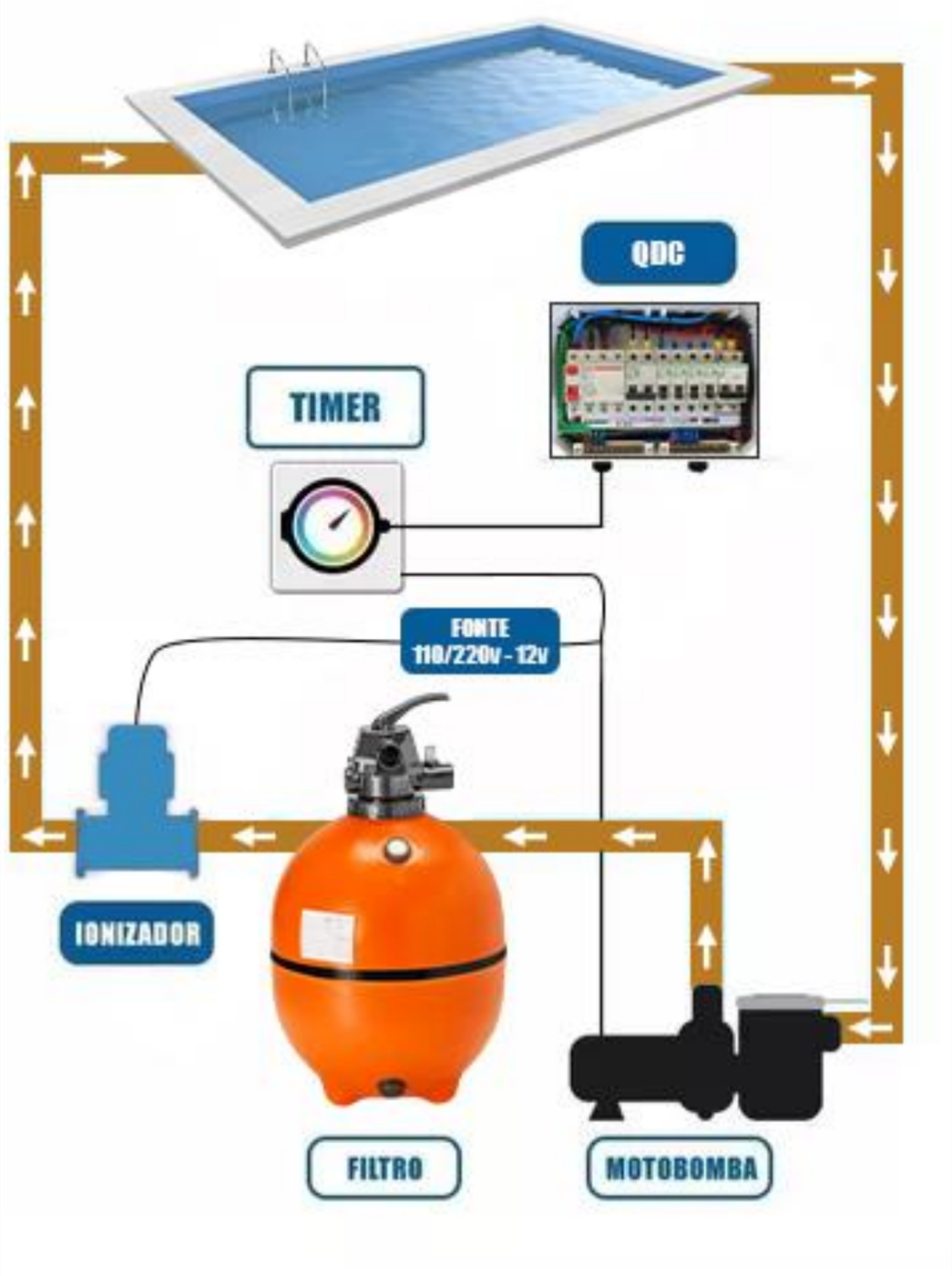

O IONIZADOR TBS trabalha em conjunto com o filtro e a motobomba da piscina, recebendo energia de uma fonte 110/220V-12V acionada pelo QDC (quadro de distribuição) e, opcionalmente, por um timer.
- Piscina — a água é recirculada pelo sistema de filtragem.
- Filtro — retém impurezas antes da água retornar à piscina.
- Motobomba — realiza a recirculação da água pelo encanamento.
- QDC / Timer — alimenta e controla o tempo de funcionamento.
- Fonte 110/220V–12V — converte a energia para o ionizador.
- Ionizador TBS — libera os íons de cobre que tratam a água.
Instalação do “T” no encanamento
Parabéns! Você acaba de adquirir o melhor produto para tratamento de piscinas. Siga cuidadosamente os passos abaixo para realizar a instalação correta e garantir o desempenho ideal.
-
1.1
Posicionamento do “T”
Instale o “T” no cano da saída do filtro de areia, que retorna para a piscina. Caso não haja espaço, realize a instalação no cano da entrada do filtro.
O “T” deve ser colocado em posição horizontal ou vertical, nunca de cabeça para baixo. Facilite o processo retirando o corpo do IONIZADOR TBS, soltando a união.
-
1.2
Marcação e corte do cano
Marque no cano o comprimento do “T” (onde será instalado o IONIZADOR TBS), em ambos os lados. Acrescente 3 cm de cada lado para encaixe nas bolsas do “T” (onde será introduzido o tubo). Corte o cano na medida.
-
1.3
Preparação do cano e do “T”
Lixe as extremidades cortadas do cano (3 cm de cada lado) e as bolsas do “T”.
-
1.4
Fixação do “T”
Aplique cola de PVC nas superfícies lixadas das bolsas do “T” e nas extremidades do cano. Encaixe o “T” nas extremidades e aguarde a secagem completa (certifique-se de que as superfícies estejam secas antes de aplicar a cola).
-
1.5
Reinstalação do corpo do IONIZADOR TBS
Recoloque o corpo do IONIZADOR TBS e aperte firmemente a união.
Importante: verifique se o anel de borracha de vedação está corretamente posicionado.
Instalação Elétrica
Acionamento Manual
Instale uma tomada ligada à saída do disjuntor do QDC que alimenta a motobomba.
Conecte a fonte de 12V à tomada e insira o plug macho no conector fêmea do IONIZADOR TBS.
Programe a filtragem da piscina para que, ao ligar o disjuntor, a motobomba e o IONIZADOR TBS funcionem juntos.
Acionamento Automático / Temporizado
Instale um temporizador na saída do disjuntor do QDC.
Conecte duas tomadas na saída do temporizador: uma para alimentar a motobomba e a outra para o IONIZADOR TBS.
Configure o temporizador para ligar diariamente por 1 hora.
Configuração Inicial e Cuidados
Prepare a água da piscina antes de usar o IONIZADOR TBS. Verifique os parâmetros de alcalinidade, pH, cloro e ácido cianúrico. Se a água estiver verde, trate-a antes. Corrija qualquer alteração nos parâmetros para evitar corrosão excessiva da barra de íons.
Primeiro uso
Manutenção diária / Regulador de íons
Programe o funcionamento por 2 horas diárias para manter a água tratada.
Caso precise utilizar o ionizador ligado por mais de 2 horas diárias, regule a intensidade de íons para o percentual correspondente — por exemplo, para 4h/dia, regule para 50%, ou faça a regulagem de acordo com a utilização da sua piscina.
O regulador de íons proporciona aumento da vida útil dos eletrodos de cobre.
Importante
A responsabilidade pela regulagem dos parâmetros da água é do comprador. Sem a estabilidade da alcalinidade, pH, cloro e ácido cianúrico, o IONIZADOR TBS não funcionará adequadamente e a barra será danificada prematuramente.
Faça a limpeza dos eletrodos de cobre esporadicamente utilizando água, sabão e esponja.
Bom uso e aproveite a água limpa e saudável da sua piscina!
Manutenção dos Eletrodos
Importante: antes de iniciar qualquer manutenção, certifique-se de que a bomba da piscina esteja desligada.
-
1
Fechamento dos registros
Feche os registros da piscina e do filtro para interromper a passagem de água pelo ionizador.
-
2
Acesso aos eletrodos
Gire a porca de união do ionizador no sentido anti-horário (para a esquerda) e retire cuidadosamente a tampa/cabeça do equipamento para acessar os eletrodos.
-
3
Limpeza dos eletrodos
Recomenda-se realizar a limpeza dos eletrodos a cada 15 dias. Para a limpeza, utilize:
- Água
- Sabão ou detergente neutro
- Esponja macia
Passe a esponja suavemente ao longo dos eletrodos para remover os resíduos acumulados. Não é necessário desrosquear ou retirar os eletrodos da base durante a limpeza.
-
4
Verificação e substituição dos eletrodos
Os eletrodos possuem vida útil média de 8 a 12 meses, podendo variar conforme a frequência e intensidade de uso da piscina. Quando apresentarem desgaste excessivo, deverão ser substituídos. Para remover um eletrodo, gire-o no sentido anti-horário (para a esquerda).
Atenção: apenas os eletrodos positivos devem ser substituídos. Eles podem ser identificados por um círculo preenchido (●) ou pelo símbolo “+” gravado na peça.
-
5
Montagem do equipamento
Após a limpeza ou substituição dos eletrodos, recoloque a cabeça do ionizador e aperte a porca de união. Em seguida, abra novamente os registros da piscina e do filtro para retornar o sistema à operação normal.
Importante
A responsabilidade pela regulagem dos parâmetros da água é do comprador. Sem a estabilidade da alcalinidade, pH, cloro e ácido cianúrico, o IONIZADOR TBS não funcionará adequadamente e a barra será danificada prematuramente.
Bom uso e aproveite a água limpa e saudável da sua piscina!
Termos de Uso e Garantia
Instalação e Manuseio
- Instale o equipamento apenas na posição vertical ou horizontal conforme indicado.
- Verifique se não há vazamentos antes de concluir a instalação.
- Regule todos os parâmetros da piscina (alcalinidade, pH e ácido cianúrico) antes de instalar o produto.
- Garanta que a água esteja limpa e balanceada para evitar corrosão.
- O ionizador deve ser instalado após o filtro, seguindo as orientações do manual.
Utilização Correta
- Não utilize cloro com concentração inferior a 50%, pois a acidez pode causar corrosão.
- Utilize somente cloro puro (hipoclorito de cálcio com 60% de concentração ativa).
- Não use cloro líquido.
Recomendações Elétricas
- Utilize apenas fontes de alimentação em 110V ou 220V. Tensões fora desse padrão podem causar danos irreparáveis.
- O equipamento opera em corrente contínua de 12V–1,5A. Correntes diferentes podem causar queima ou mau funcionamento.
Cuidados Gerais
- Não desmonte o equipamento; isso resultará na perda automática da garantia.
- Evite quedas ou choques, que podem danificar o produto.
- Leia o manual atentamente para garantir o funcionamento correto e seguro.
garantia
Cobertura da Garantia
Garantia de 2 anos para componentes eletrônicos e canos, desde que respeitadas as condições de uso. Seguir todas as instruções descritas garantirá a máxima durabilidade e desempenho do produto.
Condições de Garantia
A garantia não cobre danos por mau uso, como: instalação com parâmetros de água desregulados, causando corrosão da barra de cobre e parafusos; utilização de cloro inadequado (concentração baixa ou cloro líquido); desmontagem ou alterações no equipamento.
